磁力泵的工作原理和結構介紹

發布時間：2018-12-22 17:38:40         發布人：wjbf

        磁力泵又稱磁力驅動泵，磁力泵工作原理：當電機帶動外磁轉子旋轉時，磁場穿透隔離套，帶動與葉輪連接的內磁轉子同步旋轉，實現軸功率無接觸同步傳遞。容易泄露的動密封結構轉化為零泄露的靜密封結構。
磁力傳動可分為同步或異步設計。大多數磁力泵采用同步設計。電動機通過外部聯軸器和外磁鋼聯在一起，葉輪和內磁鋼聯在一起。在外磁鋼和內磁鋼之間設有全密封的隔離套，將內、外磁鋼完全隔開，使內磁鋼處于介質之中，電機的轉軸通過磁鋼間磁極的吸力直接帶動葉輪同步轉動。異步設計磁性傳動，也稱扭矩環磁性傳動。用鼠籠式結構的扭矩環來取代內磁鋼，扭矩環在外磁鋼的吸引下以略低的速度轉動。由于無內磁鋼，因此其使用溫度要高于同步驅動的磁力傳動。

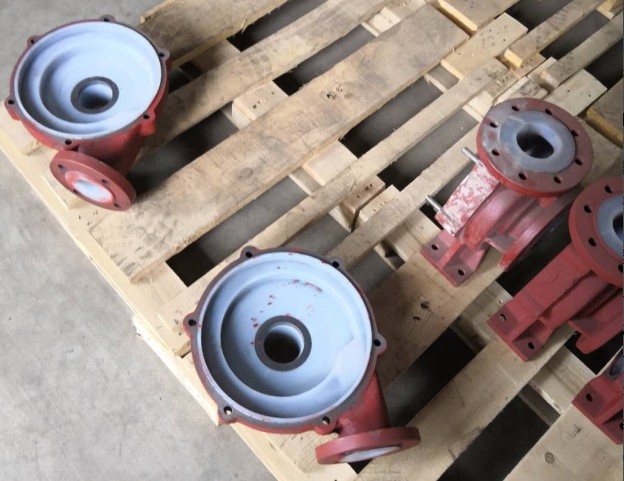

磁力泵殼
       磁力泵主要由泵殼、葉輪，磁力耦合器、隔離套，外磁缸，支架、電動機、底座等部分組成。
泵殼：也稱為泵腔，它是水泵的主體，起到支撐固定作用，是儲存液體完成輸送的重要部位。

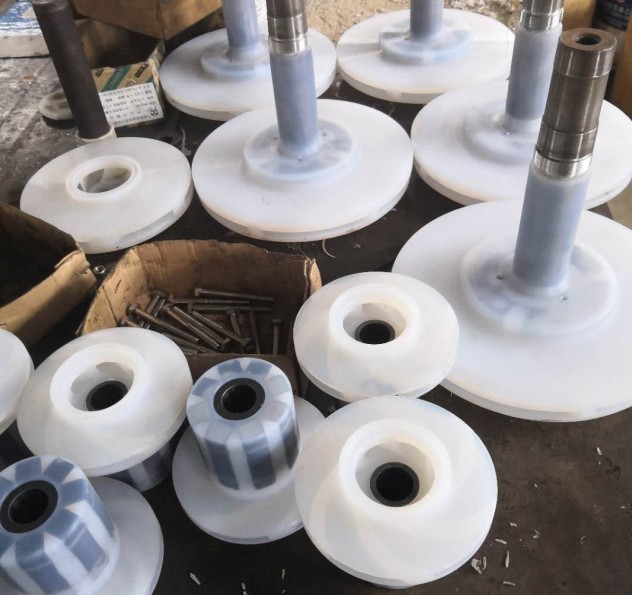

磁力泵葉輪
葉輪：是輸送液體的主要部件，磁力泵的葉輪分為兩種形式，一種是聯體是葉輪，葉輪和內磁轉子聯成一體。另種是單體葉輪，葉輪通過螺母固定在泵軸上。葉輪上的葉片起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失，當電動機帶動外磁缸旋轉時，磁場穿透隔離套，帶動與葉輪相連的內磁轉子作同步旋轉，從而完成輸送。
磁力耦合器：將n對磁體（n為偶數）按規律排列組裝在磁力傳動器的內、外磁轉子上，使磁體部分相互組成完整藕合的磁力系統。磁力耦合器的結構、磁路設計，及其各零部件的材料關系到磁力泵的可靠性，磁傳動效率及使用壽命。磁力耦合器應在規定的條件下不應出現脫耦和退磁現象。

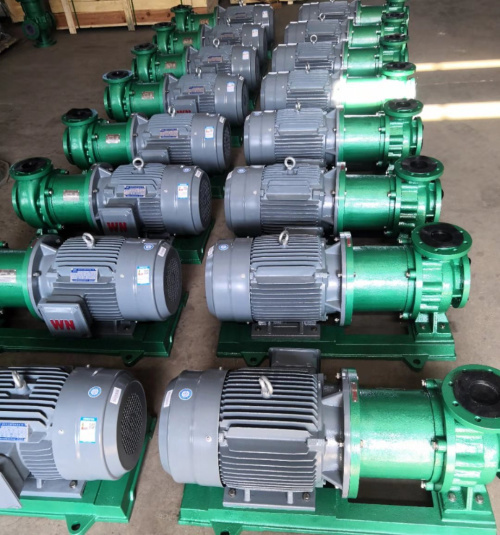

                        磁力泵
隔離套：又叫靜密封，隔離套是磁力泵無泄漏的重要因素。隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。選用高電阻率、高強度的非金屬材料制作隔離套，在降低渦流方面效果十分明顯。
外磁缸：外磁鋼也應用粘合劑牢固地固定在外磁鋼環上。為防止裝配時外磁鋼的損壞，外磁鋼內表面也應覆以包套。電機通過外磁缸高速運轉，透過隔離套，驅動內磁轉子帶動葉輪運轉完成輸送。
