氣動薄膜調節閥結構及選型要求

發布時間：2020-04-25 09:12:18         發布人：氣動調節閥

氣動薄膜調節閥是閥門類型的一種，用戶在選用氣動薄膜調節閥時需要注意哪些呢，有哪些要求，知道調節閥的結構和原理是什么？
一、氣動薄膜調節閥的工作原理：
    氣動薄膜調節閥的動作是調節器來信號壓力，輸入氣動執行機構的氣室中，產生推力，通過連接推桿推動閥芯，產生相應位移—即行程，閥芯位置的變化使閥的流通截面積發生變化，從而達到調節介質流量的目的。

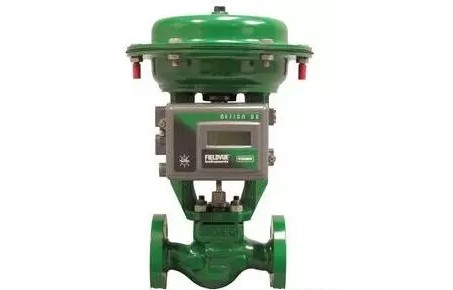

氣動薄膜調節閥
二、氣動薄膜調節閥結構　
 氣動薄膜調節閥由氣動薄膜執行機構與調節閥二部分組成。氣動薄膜調節閥主要由氣室、薄膜、推力盤、彈簧、推桿、調節螺母、閥位標尺、閥桿、閥芯、閥座、填料函、閥體、閥蓋和支架等組成。
三、氣動薄膜調節閥的選型
1、根據使用要求選型
    氣動薄膜調節閥由閥芯和閥體（包括閥座）兩部分組成，按不同的使用要求有不同的結構形式，氣動薄膜調節閥主要有直通單座閥、雙座調節閥和高壓角式調節閥。
a.直通單座閥泄漏量小，流體對單座閥芯的推力所形成的不平衡力很大，因此直通單座閥適用于要求泄漏量小、管徑小和閥前后壓差較低的場合。
b.直通雙座閥閥體內有上下兩個閥芯，由于流體作用于上下閥芯的推力方向相反而大致抵消；所以雙座閥的不平衡力很小，允許閥前后有較大的壓差。但由于閥體內流路復雜，用于高壓差時對閥體的沖蝕損傷較嚴重，不宜用于高粘度、含懸浮顆粒或含纖維的介質。此外由于受加工條件的限制，雙座閥上下兩個閥芯不易同時關嚴，所以關閉時泄漏量大，尤其是在高溫或低溫的場合下使用時，因材料的熱膨脹系數不同，更易引起嚴重的泄漏。
c.角式高壓閥閥體為直角式，流路簡單、阻力小，受高速流體的沖蝕也小，特別適用于高壓差、高粘度和含懸浮物顆粒狀物質的流體，也可用于處理汽液混相，易閃蒸汽蝕的場合。這種閥體可以避免結焦、粘結和堵塞。
2、根據流量特性選型
   在自控系統的設計過程中選擇氣動薄膜調節閥應著重考慮流量特性。典型的理想特性有直線流量特性、等百分比流量特性（對數流量特性）、快開流量特性和拋物線流量特性四種。直線流量特性在相對開度變化相同的情況下，流量小時，流量相對變化值大；流量大時，流量相對變化值小。因此，直線流量調節閥在小開度（小負荷）情況下調節性能不好，不易控制，往往會產生振蕩，故直線流量特性調節閥不宜用于小開度的情況，也不宜用于負荷變化較大的調節系統，而適用于負荷比較平穩，變化不大的調節系統。百分比流量特性的調節閥在小負荷時調節作用弱，大負荷調節作用強，它在接近關閉時調節作用弱，工作和緩平穩，而接近全開時調節作用強，工作靈敏有效，在一定程度上，可以改善調節品質，因此它適用于負荷變化較大的場合，無論在全負荷生產和半負荷生產都能起到較好的調節作用。
3、調節閥口徑的選擇
   應根據已知的流體計算出所要求的流量系數CV值，再根據產品技術參數表選取合適的調節閥口徑。在計算CV值時要注意液體、氣體、水蒸氣和其它蒸氣的區別。
   流量系數即CV值是閥門、調節閥等工業閥門的重要工藝參數和技術指標。正確計算和選擇CV值是保障管道流量控制系統正常工作的重要步驟。
   流量系數（CV值）定義：是指單位時間內、在測試條件中管道保持恒定的壓力，管道介質流經閥門的體積流量，或是質量流量。即閥門的最大流通能力。閥門的CV值須通過測試和計算來確定。
4、根據安全性選型
    氣動薄膜調節閥有氣開閥和氣閉閥兩種形式。根據不同生產工藝上的安全和使用要求考慮，當信號壓力中斷時調節閥處于打開或關閉位置，對工藝生產造成的危害性大小而定。 如果閥門處于關閉位置時危害小，則選用氣開閥，信號壓力中斷時，使調節閥處于關閉位置，反之，則選用氣閉閥。
