孔板流量計與威力巴流量計安裝要求和使用性能你知道嗎？
發布時間：2019-07-04 09:24:00 發布人：防腐泵
在管道安裝中，需要測量管道內液體流量的大小，流量計是很好的測量設備，流量計是測量液體、氣體流量必不可少的儀表，流量計的種類很多，正確安裝和使用流量計是很有必要的，下面介紹孔板流量計與威力巴流量計兩種安裝要求及方式；

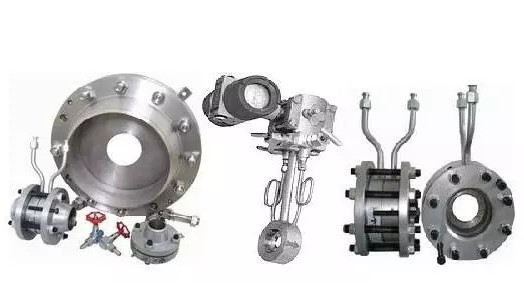

一、孔板流量計
安裝要求
1、新裝管路系統，必須在管道沖洗和掃線后再進行孔板的安裝。孔板在安裝前應檢查節流裝置編號和尺寸是否符合管道安裝位置的要求。孔板中心應該和管道中心線相重合，同心度誤差不得超過0.015（1/β -1）的數值。注意孔板安裝方向“+”號應該向著流束。
2、導壓管按被測介質的性質而選擇耐壓、耐腐蝕的材料制造，其內徑不得小于6毫米，長度好在16米之內。
3、孔板安裝在垂直主管道上時，取壓口位置，可在取壓裝置的平面上任意選擇。孔板安裝在水平或傾斜的主管道內，取壓口位置。
4、導壓管應垂直或傾斜敷設，其傾度不得小于1:12。粘度較高的流體，其傾斜度還應增大。當差壓訊號傳送距離大于3米時，導壓管應分段傾斜，并在各高點和低點分別裝設集氣器和沉降器。
5、為了避免差壓訊號傳送失真，正負導壓管應盡量靠近敷設，嚴寒地區還應采取防凍措施。可采用電熱或蒸氣保溫，但要防止被測介質過熱汽化和在導壓管中產生氣體造成假差壓。
6、孔板在管道中安裝時應保證其端面與管道軸線垂直、垂直度誤差不得超過±1°。
7、夾緊孔板用的密封墊片（包括環室與法蘭、環室與孔板間），在夾緊后，不得突入管道內壁。孔板安裝處必須嚴密，不允許有泄漏現象存在。因此，安裝工作必須在管道試壓前進行。
二、威力巴流量計
威力巴流量傳感器，是根據差壓式工作原理、插入式安裝方法設計的流量傳感器。
結構特點：科學的橫面形狀、獨特的抗堵設計、傳感器表面粗糙處理和防淤槽。
A、安裝要點
1、水平管道基本安裝方式，對于水平管道，測量氣體時推薦安裝在管道上方160度范圍內，尤其對于有大量水粉的氣體時，我們只推薦這樣安裝；
2、測量液體時推薦安裝在管道下方160度范圍內，尤其對于含有大量氣體的液體時，我們只推薦這樣安裝；但有一點要注意，對于那些極易氣化的液體，如液態的烯烴類介質，安裝時插入方向同氣體，在管道上方。
3、測量蒸汽時只推薦傳感器安裝在管道下方160度內，并且要使傳感器處于整個測量裝置的高點。
B、垂直管道基本安裝方式
1、對于垂直管道，理論上可以在360度內安裝。對于含有大量水分的濕氣體，推薦傳感器安裝時向上傾斜5度。
2、對于含有大量氣體的液體，推薦傳感器安裝時向下傾斜5度。對于蒸汽，推薦傳感器安裝時下傾斜5度，且傳感器應該處于整個測量系統中的高點。
C、威力巴安裝所需直管段；當管道上、下游的直管段不夠長時，我們推薦在彎管后2倍管道內徑處安裝威力巴，因在彎管后的流體剖面較復雜，需將流體系數K做適當的調整。調整K系數后，測量精度為±3%，重復精度為±0.3%
