磁力泵離心泵聯軸器找正方法知識介紹

發布時間：2020-01-03 09:18:20         發布人：磁力泵
    離心泵與磁力泵形式有很多，有立式，臥式，直聯，分體等各種形式，對于聯軸器找正基本是分體結構中出現，離心泵和磁力泵基本采用電機帶動轉動，在分體結構中，電機與泵體連接需要聯軸器，泵在出廠前，皖金廠家都會調好找正，用戶可直接使用，如果用戶在維修安裝中，造成聯軸器偏斜要如何找正呢，有哪些方法呢？
    聯軸器找正又叫找同心。泵、電機都安裝完之后，后一項工作就是泵與電機找同心，也就是使泵與原動機的軸心在同一直線上，使之在運轉中不致使振動。

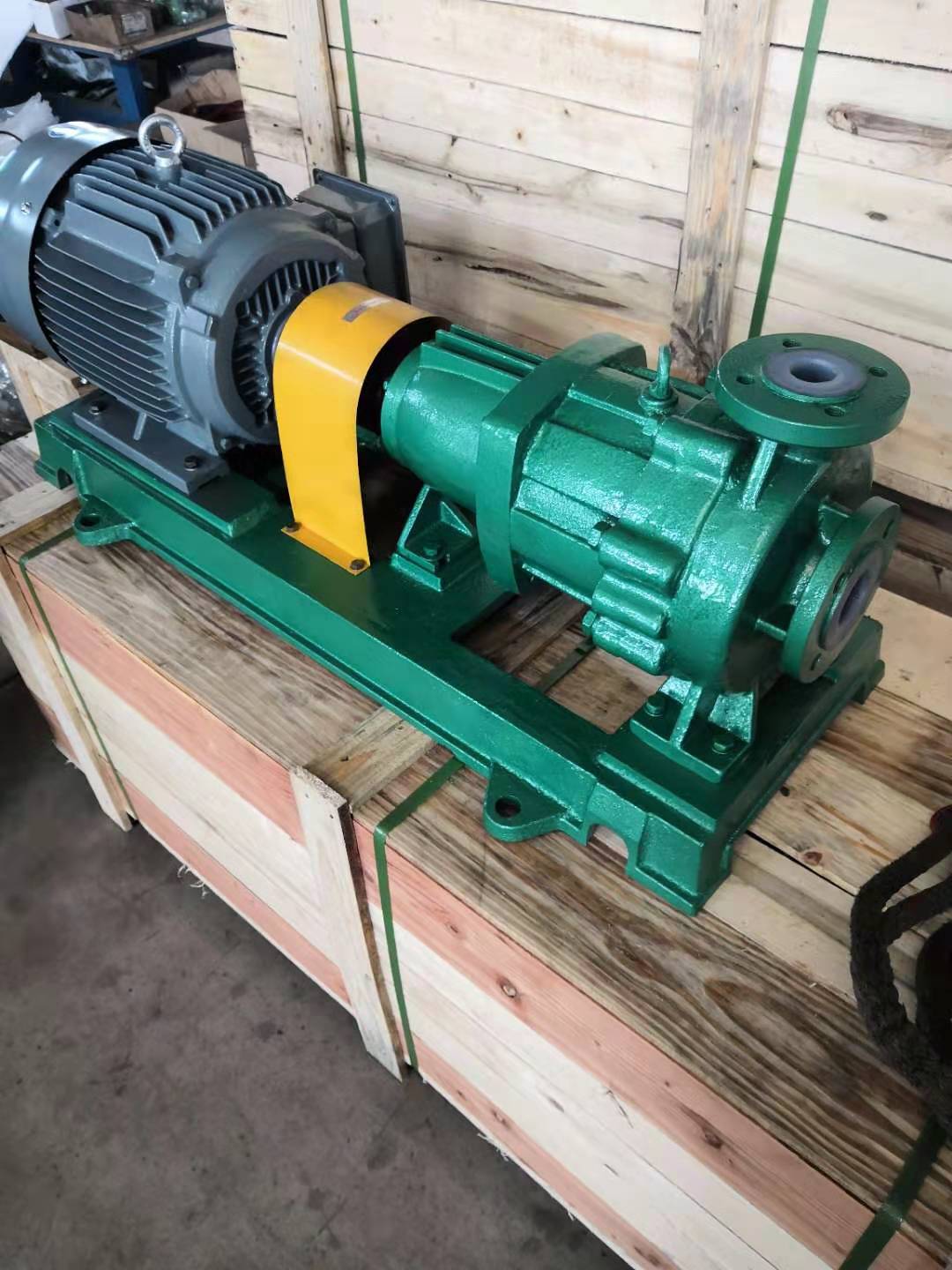

磁力泵
    新安裝的泵進行找正時，聯軸器的徑向和軸向誤差可能出現以下四種情況：
一、加墊子方法
加減墊子計算方法，其中：
a表示軸向表讀數
D表示靠背輪直徑
L1表示靠背輪到電機前腳距離
L2表示電機前腳到后腳的距離
s表示徑向表的讀數
這得出的結果就是你電機要加在前腳和后腳的墊子數量。
聯軸器找正
二、單表法
   一般的泵(水泵、小油泵)可以用平尺或塞尺進行粗測，但是對大多數設備都需要精測，用百分表進行測量。一般機泵的水平度已找好，以機泵的對輪為基準，測定與調整電機對輪，來保證電機與機泵兩軸對中。

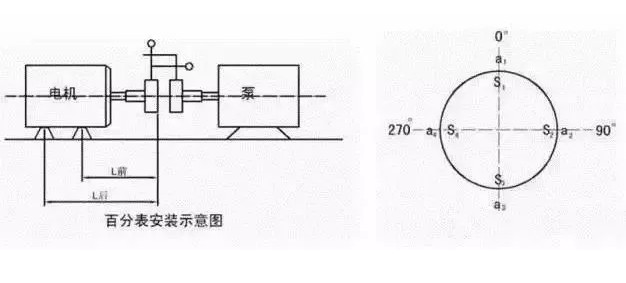

注：a1、a2、a3、a4表示徑向間隙，S1、S2、S3、S4表示軸向間隙測量時先測出百分表在0º時的徑向間隙a1和軸向間隙S1，然后分別測出90º、180º、270º的徑向與軸向間隙，并分別記錄于上圖所示的圓內與圓外。測量回到0º時，必須與原始讀數一致，否則要查找原因，一般由軸竄動或地腳螺栓松動所致。測量數據還須符合以下條件，才表示計算正確。
三、兩表找正
   把百分表架到泵端，將百分表對零，將對輪旋轉一圈，每90度得到一個數值，百分表轉回其始位時必須回零，左右讀數相加應該等于上下數值相加之和。然后根據讀數分析出兩軸的相對空間位置狀況，根據偏差值作出適當調整。首先調整聯軸器的左右偏差到允許值，然后調整高低至標準之內。
找正公式：
S1= ±(對輪軸向差值(張口絕對值)×支腳1到測點距離)÷測點直徑±圓周徑向插(差)值/2；
S2= ±(對輪軸向差值×支腳2到測點距離)÷測點直徑±圓周徑向插(差)值/2。
一個±：如果對輪是上張口，取“+”號；如果是下張口，則取“-”號可理解為從上往下盤；
二個±：電機低時取“+”；電機高時取“-” 可理解為從上往下盤 表是正寫正 是負寫負。
S1是正的話(上張口且電機偏低),說明應該墊墊片,S1數即是要墊的墊片厚度。
另：測點直徑為測表點旋轉直徑，而不是聯軸器直徑。調整左右與之類似。
   雙表找正，好是好，但軸向的位移有時不好掌握。新手靠運氣也許半天搞不定，老師傅憑經驗十幾分鐘搞定！在180°的地方再加一塊軸向的表。所謂三表找正！

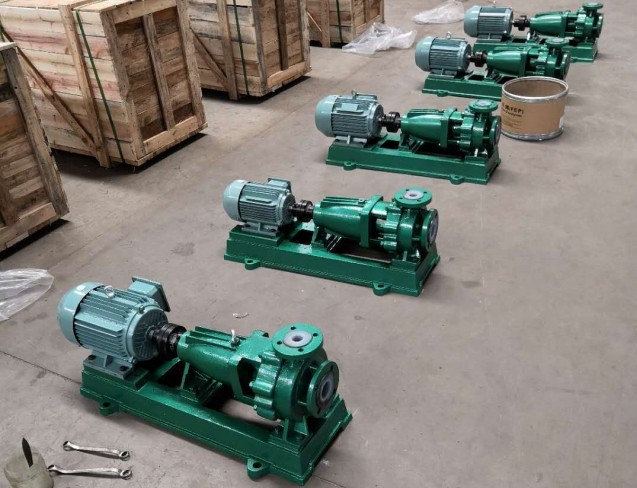

離心泵
