直徑Φ、通徑DN、英寸,這些規格單位你分得清嗎
發布時間:2023-11-30 09:06:26 發布人:泵閥
經常有朋友因為搞不懂DN、Φ 、英寸這些規格之間的關系,今天總結下三者間的關系。希望能幫助一些在這里徘徊的朋友,有不同觀點也歡迎大家在下方留言處,一起交流大家共同提高!
一、什么是英寸":什么是英寸":
英寸(")是美洲體系的常用規格單位,如鋼管、閥門、法蘭、彎頭、泵、三通等,如規格是10"。
英寸(inch,縮寫為in.)在荷蘭語中的本意是大拇指,一英寸就是一節大拇指的長度。當然人的大拇指的長度也是長短不一的。14世紀時,英皇愛德華二世頒布了“標準合法英寸”。
其規定為:從大麥穗中間選擇三粒大的麥粒并依次排成一行的長度就是一英寸。
1"=2.54cm=25.4mm

二、什么是Φ:
Φ是一個通用的單位,所指的是管道和或彎頭、圓鋼等材料的外徑尺寸,也可以說是直徑,如Φ609.6mm 指的就是外徑為直徑609.6mm。
現在我們搞清楚了這三個單位分別代表的意義,那么他們之間有什么聯系呢?
先"與DN標示的意思差不多,基本都為公稱通徑的意思,標示這個規格的大小,Φ是將兩者結合起來。
三、什么是DN:
DN是中國與歐洲體系常用的規格單位,同樣是標識管道、閥門、法蘭、管件、泵類的規格,如DN250。
DN是指管道的公稱直徑(也稱為公稱通徑),注意:這既不是外徑也不是內徑,是外徑與內徑的平均值,稱平均內徑。
舉例說明:如一根鋼管是DN600規格的,一個同樣的鋼管用英寸標識的話就成了24",兩者之間有什么聯系嗎?

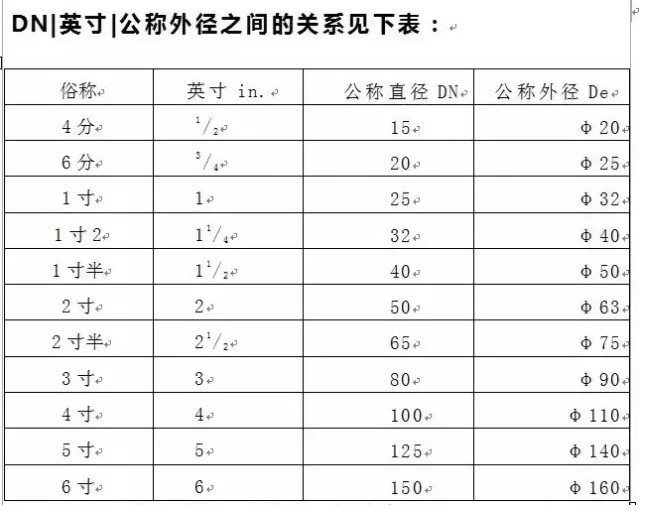

答案是有的!一般的英寸是整數的直接乘以25即等于DN,如1"*25=DN25 2"*25=50 4"*25=DN100等。
當然也有不一樣的如3"*25=75這樣四舍五入即DN80 還有一些帶分號或小數點的英寸如1/2" 3/4" 1-1/4" 1-1/2" 2-1/2" 3-1/2"等,這些就不能那樣算了,不過算也大致差不多,基本都是規定值:
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
3-1/2"=DN90
