防腐蝕襯氟管道泵連接波紋補償器的計算方法有哪些？

發布時間：2019-05-31 09:47:35         發布人：wjbf
         工業生產中，對化工原料的輸送是很常見的，很多化工原料都具有腐蝕性，皖金生產的耐腐蝕襯氟泵耐腐性能好，適用范圍廣，得到用戶的廣泛使用，用戶在管道安裝和襯氟泵連接時，因管道的限制和管道泵接口有距離，那么通常采用管道補償器來完成，對于防腐襯氟管道泵連接管道波紋補償器時，該如何計算之間的距離呢；

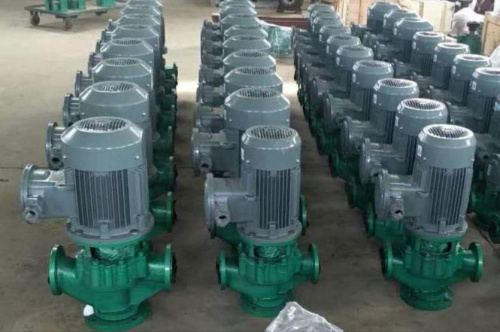

耐腐蝕襯氟管道泵
一、管道波紋補償器
        波紋補償器的補償能力源于波紋管的彈性變形，有拉伸、壓縮、彎曲及它們的組合變形。補償能力的大小，由設計者根據需要確定規定的額定補償量，即表示在一定條件下具有的補償能力。
二、化工用波紋補償器如何計算
       管道化工襯氟泵具有耐腐蝕性能，對酸，堿，鹽等腐蝕性液體的輸送很適合，在使用安裝化工泵時，管道連接不夠或偏短，通常會采用管道補償器，在使用波紋管道補償器時要如何選擇，有哪些計算方法呢？

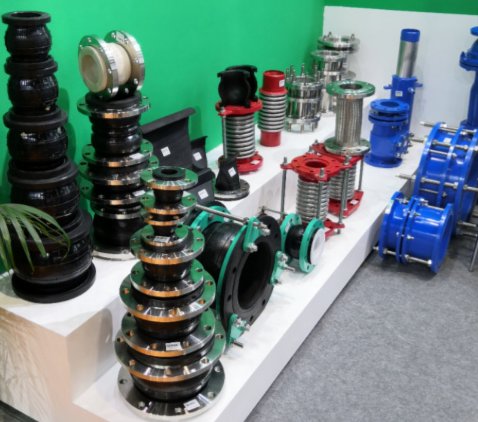

管道補償器
1、熱力管道的熱伸長量通常按下式計算：
          Δx=α(t1-t2)L
其中：Δx —— 管道的熱伸長量，mm;
          α —— 鋼管的線膨脹系數，mm/(m ℃),
          t1 —— 管內介質溫度，℃，管內介質指蒸汽、熱水、過熱水等;
          t2 —— 管道安裝時的溫度,℃,
          L —— 管道計算長度，m。
       計算管道熱伸長量，是為了確定補償器的所需補償量，或驗算管道因熱伸長而產生的壓縮應力，所以對于管道的熱伸長量應計算其大值，即取冷態安裝條件的低溫度和熱態運行條件的高溫度之間溫差。由于管網安裝的氣候條件差異很大，因此t2不應有統一的取值，應根據當時的氣候條件和施工環境，確定適當的管道安裝溫度。

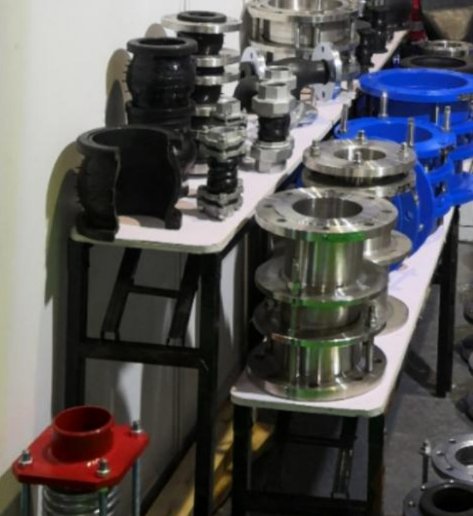

波紋管道補償器
2、安裝軸向型補償器的管道軸向推力F，按下式計算：
          Fx=Fp+Fm+Fs                                      N
  式中： Fp——內壓力產生的推力，                  N
             FS——波紋管補償的彈性反力               N
             Fm——管道活動支架的摩擦力               N
         計算固定支架推力時，應按管道的具體敷設方式，參考上述公式按支架兩側管道推力的合力計算。
3、管道應力驗算
      補償器在內壓作用下的失穩包括兩種情況，即平面失穩和軸向柱狀失穩。
      A、 平面失穩  表現為一個或幾個波紋的平面相對于波紋管軸線發生轉動而傾斜，但其波平面的圓心基本在波紋管的軸線上。這是由于內壓產生的子午向彎曲應力和周向薄膜應力的合力超過材料屈服強度，局部出現塑性變形所致。
      B、 柱失穩  波紋管的波紋連續地橫向偏移，使波紋管偏移后的實際軸線成弧形或S形（在多波情況下呈S形）。這種情況多數是因為波紋數太多，波紋管有效長度L跟內徑d之比（L/d）太大造成的。為避免失穩情況發生，對管道應進行應力驗算。
        以上是針對波紋管補償器的補償量皖金技術參考作出的詳細介紹，波紋管補償器計算管道熱伸長量，是為了確定補償器的所需補償量，或驗算管道因熱伸長而產生的壓縮應力，所以對于管道的熱伸長量應計算其大值，即取冷態安裝條件的低溫度和熱態運行條件的高溫度之間的溫差。
