化工泵安裝布置要求介紹

發布時間:2019-02-18 10:11:28         發布人:wjbf
     化工泵是各化工領域所用泵的統稱,化工泵的種類不同,安裝布置方法也有所不同,用戶在使用化工泵時,現場使用條件的限制,化工泵的布置方式也不同,下面介紹室內,露天,半露天布置要求:

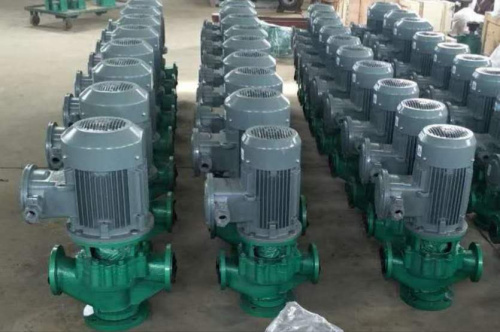

化工泵
1、室內布置:室內布置的泵適用于寒冷或多風沙地區,以及工藝有特殊要求的場合。
2、露天布置:一般將泵集中布置在管廊下方或側面,也可以布置在被抽吸設備附近, 主要優點是通風良好,操作和堆修方便。若泵布置在管廊下方時,泵出口中心線應對齊,距管廊柱中心線0.6m。
3、半露天布置:半露天布置的泵適用于多雨地區, 一般在管廊下方布置泵,在管道上部設頂棚。或將泵布置在框架的下層地面上,以框架平臺作為頂棚。根據泵的布置要求,將泵布置成單排、雙排或多排。

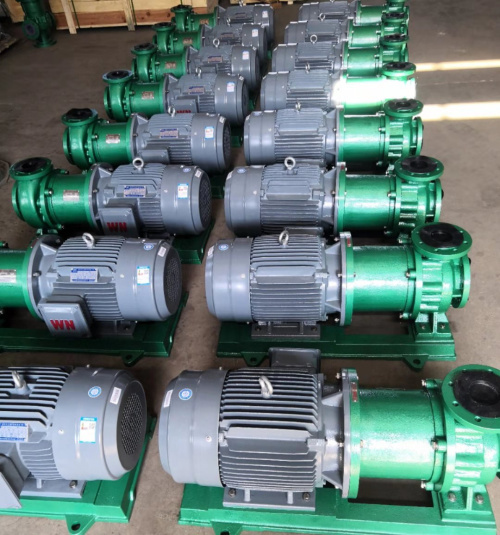

化工泵
化工泵的布置要求注意
1、對于室內布置的泵,當其輸送液體溫度高于自燃點或輸送液體為液態烴時,應與其他泵分別布置在各自的房間內,并用防火墻隔開。泵布置在室內時,一般不考慮機動檢修車輛的通行要求。泵端或泵側與墻之間的凈距不宜小于1.2~1.5m,兩排泵之間凈距不應小于2m。
2、對于露天或半露天布置的泵,一般使泵與原動機的軸線與管廊軸線垂直。

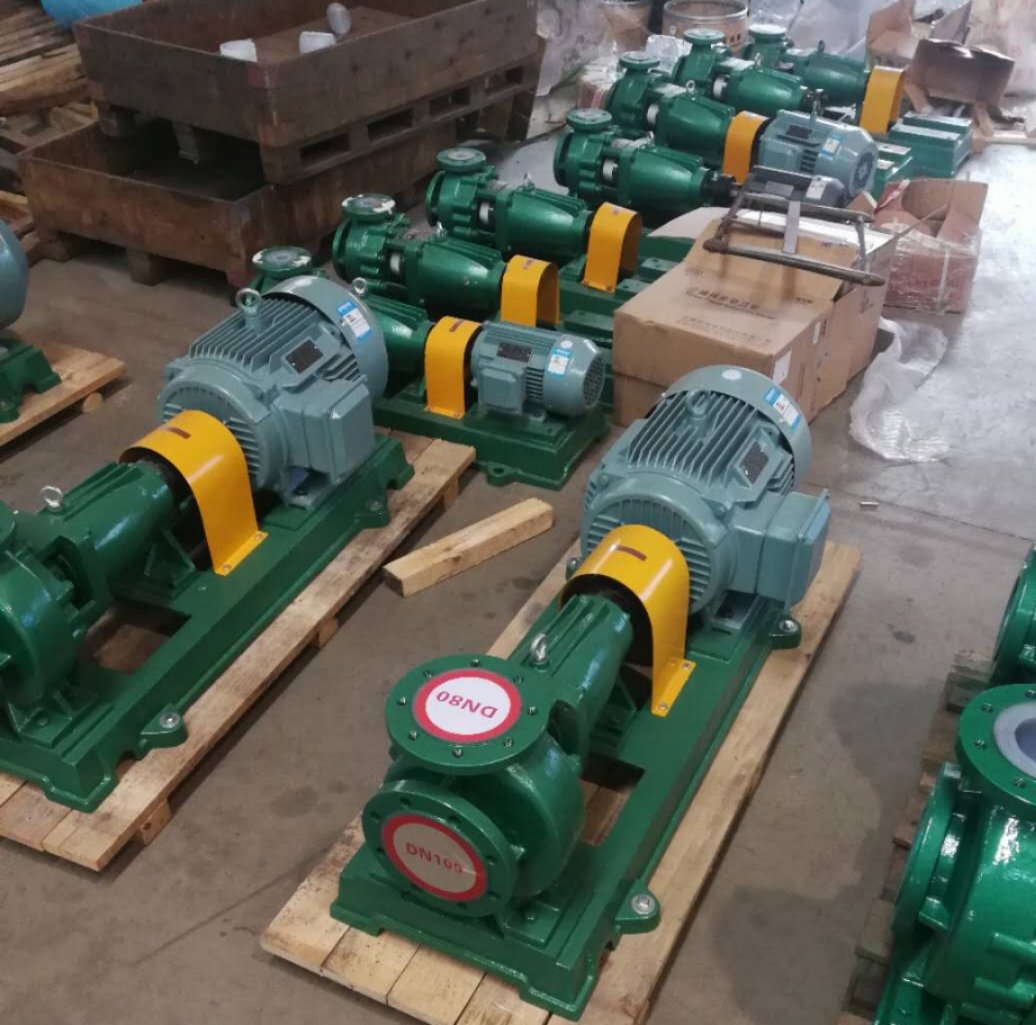

化工泵
3、泵群要排列整齊,推薦以泵的出口中心線取齊。立式泵布置在管廊下方或框架下方時,其上方應留出泵體安裝和檢修所需的空間。
4、電氣專業與工藝或布置專業應及時協調,在可能時,泵的電機部分應盡可能不在防爆區內,以節省投資。泵應盡可能靠近供液設備,防止NPSHa較小。

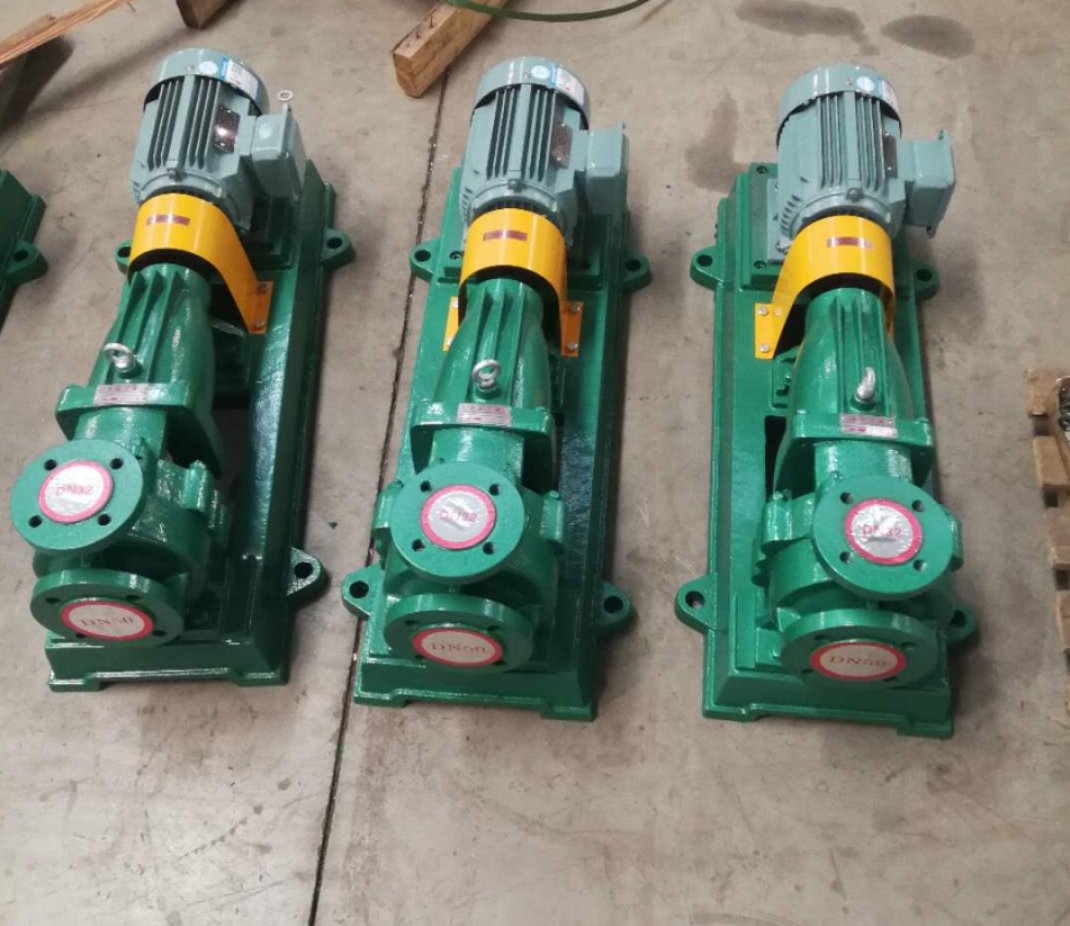

化工泵
5、設備布置圖上的定位尺寸,以泵機組的軸線和出口法蘭的中心線為基準。設備的標高統一以泵底座的下表面(即泵基礎的頂面)標高來表示。注意:各工程公司系統專業計算 NPSHa時是以泵基礎的頂面為準,不是泵的進口中心線標高。而泵廠的NPSHr是以泵的進口中心線為準,兩者相差泵的中心高,各種離心泵管道布置時,泵的兩側至少要留出一側做維修用。
 6、泵的安裝間距:兩臺泵之間的凈距不宜小于700mm,泵前端操作通道寬度不應小于1000mm,對于多級泵,泵前端的檢修通道寬度不應小于1800mm。一般泵的前端檢修通道寬度不應小于1250mm,以便小型叉車通過.
