防腐泵的配管設計要求

發布時間:2024-12-27 09:08:23         發布人:泵
    在工業生產領域以及各類流體輸送系統中,泵作為其中不可或缺的關鍵設備,發揮著重要的作用。而正確、合理的設計配管方案,對于泵的高效穩定運行以及長期的可靠性而言,更是具有決定性的意義。以下將全面且深入地為您探討泵的配管要求。
一、進出口管道要求
     管徑的大小可以由流體的推薦流速和裝置設計的物料流量來,在此不再贅述。下面我們來看一下關于管徑的其他要求。
1.泵的進出口管道的管徑一般應比泵的進出口直徑大1~2級。
2.為便于操作和維修,泵的進出口管道應分別設置切斷閥,直徑與管徑相同。
3.螺桿泵、齒輪泵、柱塞泵等應設永久性過濾器,位于切斷閥與泵進口之間;離心泵除特殊要求外,一般可不設永久性過濾器,但需設開車用臨時過濾器。
4.往復泵一般應在出口管道上設緩沖罐,使流量輸出均勻,減少壓力波動。
5.容積式泵應在出口和第一個閥門之間設安全閥。

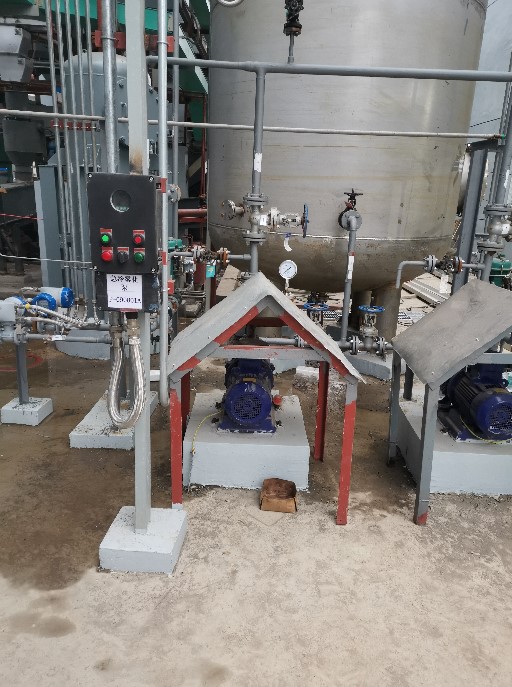

泵管
6.臥式泵殼體上應設放凈閥。
7.離心泵或漩渦泵在泵出口與切斷閥之間應設止回閥,直徑與切斷閥相同。容積式泵通常不需要設止回閥。
8.每臺泵出口都應裝壓力表,位于出口和第一個閥門之間的直管段上。
9.如果進出口切斷閥之間的物料不能通過泵放凈,應在管道上設放凈閥。
10.為保證泵的可靠運行,必要時應設置輔助管道系統:
1) 平衡管道:介質在泵入口處易發生氣化時, 可在泵入口管嘴與泵入口切斷閥之間設置一根可返回吸入側上游設備氣相空間的平衡管, 使產生的氣體回流, 避免泵產生氣蝕, 平衡管上應設置切斷閥。
2) 小回流管道:為防止離心泵在低于泵的小流量運轉, 應設置泵小回流管道, 使一部分流體從泵排出口返回至泵吸入口端的容器, 以保證泵的流量。
3) 暖泵管道:當離心泵輸送物料溫度超過200 ℃ , 需設置暖泵管道, 使少量物料由操作泵的排出管道引至備用泵出口, 然后流經備用泵, 回至泵入口,使備用泵處于熱備狀態, 便于啟動。
4) 防凝管道:對于常溫下易凝介質的泵應設DN20 25 的防凍管, 設置方式同暖泵管道。
二、管道布置
1.泵的管道應進行有效的支撐,以避免管道重量和管道熱應力產生的力及力矩超出泵管口所允許的大外載荷,泵管口的彎管支架。
2.避免采用不規則的管道和較小回轉半徑的彎頭,以免增大阻力損失。
3.泵進口處應有不小于3倍管徑的直管段。
4.蒸汽往復泵的排氣管道應少拐彎,在可能積聚冷凝水的部位設排放管,放空量大的還要裝設消聲器。排氣應考慮回收利用或排至戶外適宜地點。進氣管道應在進氣閥前設冷凝水排放管,防止水擊汽缸。
5.當泵的進口管道為垂直方向時,進口管若配置異徑管,應采用偏心異徑管,以免形成氣囊。 泵入口的偏心異徑管應為頂平。
6.進口管道應盡可能避免積聚氣體的囊形部位,當不能避免時,應在囊形部位設DN15mm或DN20mm的排氣閥。
蒸汽往復泵在運行中一般有較大的振動,故與泵連接的管道應很好地固定。
